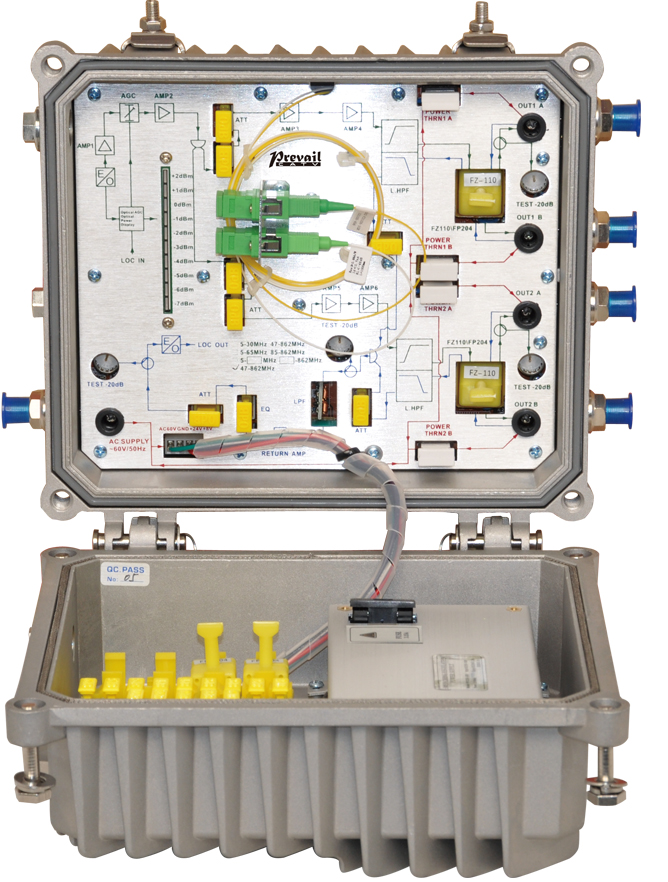

WR1004DJL，分配四路输出双向光接收机，支持光AGC， 电调衰减，电调均衡，前级采用全砷化镓MMIC放大，后级为砷化镓放大模块，最大输出电平≥ 112dBµV。
* 5 ~ 1003MHz。
* 光AGC范围: -9 ~ +2 dBm。
* 砷化镓功率倍增放大，最大输出电平≥ 112dBµV
* 四路分配或分支输出。
* 电调衰减，电调均衡。
* 上行通道输出光波长和功率：1310±10nm, 1 mW。
* NPR动态范围≥ 15 dB (DFB), NPR≥ 30 dB。
* 支持国标II类应答器。
|
项 目 |
单 位 |
技 术 参 数 |
|
|
正 向 光 接 收 部 分 |
|||
|
光 学 参 数 |
|||
|
接收光功率 |
dBm |
-9 ~ +2 |
|
|
光反射损耗 |
dB |
>45 |
|
|
光接收波长 |
nm |
1100 ~ 1600 |
|
|
光连接器类型 |
|
FC/APC、SC/APC或由用户指定 |
|
|
光纤类型 |
|
单 模 |
|
|
链 路 性 能 |
|||
|
C/N |
dB |
≥ 51（-2dBm输入时） |
|
|
C/CTB |
dB |
≥ 65 |
输出电平108 dBμV 均衡6dB时 |
|
C/CSO |
dB |
≥ 60 |
|
|
射 频 参 数 |
|||
|
频率范围 |
MHz |
85 ~1003 |
|
|
带内平坦度 |
dB |
±0.75 |
|
|
标称输出电平 |
dBμV |
≥ 108 |
|
|
最大输出电平 |
dBμV |
≥ 112 |
|
|
输出反射损耗 |
dB |
≥16 |
|
|
输出阻抗 |
Ω |
75 |
|
|
电控均衡范围 |
dB |
0～15 |
|
|
电控衰减范围 |
dB |
0～20 |
|
|
反 向 光 发 射 部 分 |
|||
|
光 学 参 数 |
|||
|
光发射波长 |
nm |
1310±10、1550±10 |
|
|
输出光功率 |
mW |
0.5、1、2 |
|
|
光连接器类型 |
|
FC/APC、SC/APC |
|
|
射 频 参 数 |
|||
|
频率范围 |
MHz |
5 ~ 65 |
|
|
带内平坦度 |
dB |
±0.75 |
|
|
输入电平 |
dBμV |
72 ~ 85 |
|
|
输出阻抗 |
Ω |
75 |
|
|
一 般 特 性 |
|||
|
电源电压 |
V |
AC（150~265）V；AC（35~90）V |
|
|
工作温度 |
℃ |
-40~60 |
|
|
储存温度 |
℃ |
-40~65 |
|
|
相对湿度 |
% |
最大95%无冷凝 |
|
|
功 耗 |
VA |
≤ 30 |
|
|
外形尺寸 |
mm |
240（L）╳ 240（W）╳ 150（H） |
|
